AIR ET ESPACE
HM 293
Longeron principal de l'aile avant version Air et Espace
Nous avons utilisé cette méthode lors de nos premières constructions, les ailes de Christophe, de François et de Pierre-Antoine ont été faites ainsi. Aujourd'hui, nous avons repris tous les calculs de résistance. Pour un ULM, et avec du bois de bonne qualité, les dimensions ci-dessous indiquées sont sur-dimensionnées. Voyez à la rubrique données générales les dimensions que nous utilisons actuellement.
| Longeron principal avant | HM 293 | |||
| Désignation | Rp | Nb | Dimensions | Matière |
| Semelle 1 | A | 2 | 2400*60*12 | Pin |
| Semelle 2 | B | 2 | 2400*60*12 | Pin |
| Renfort 1 | C | 8 | 160*60*10 | Bois dur |
| Renfort 2 | D | 2 | 120*60*10 | Bois dur |
| Renfort 3 | E | 4 | 120*60*10 | Bois dur |
| Renfort 4 | F | 4 | 60*52*15 | Bois dur |
| Renfort 5 | G | 14 | 60*20*10 | Pin |
| Renfort 6 | H | 7 | 62*60*5 | Bois dur |
| Renfort 7b | I | 4 | 60*52*10 | Bois dur |
| Semelle 3 | J | 2 | 2400*120*1,5 | Bouleau |
| Ferrurelong | K | 2 | 74*60*2 | Acier |
la cloison

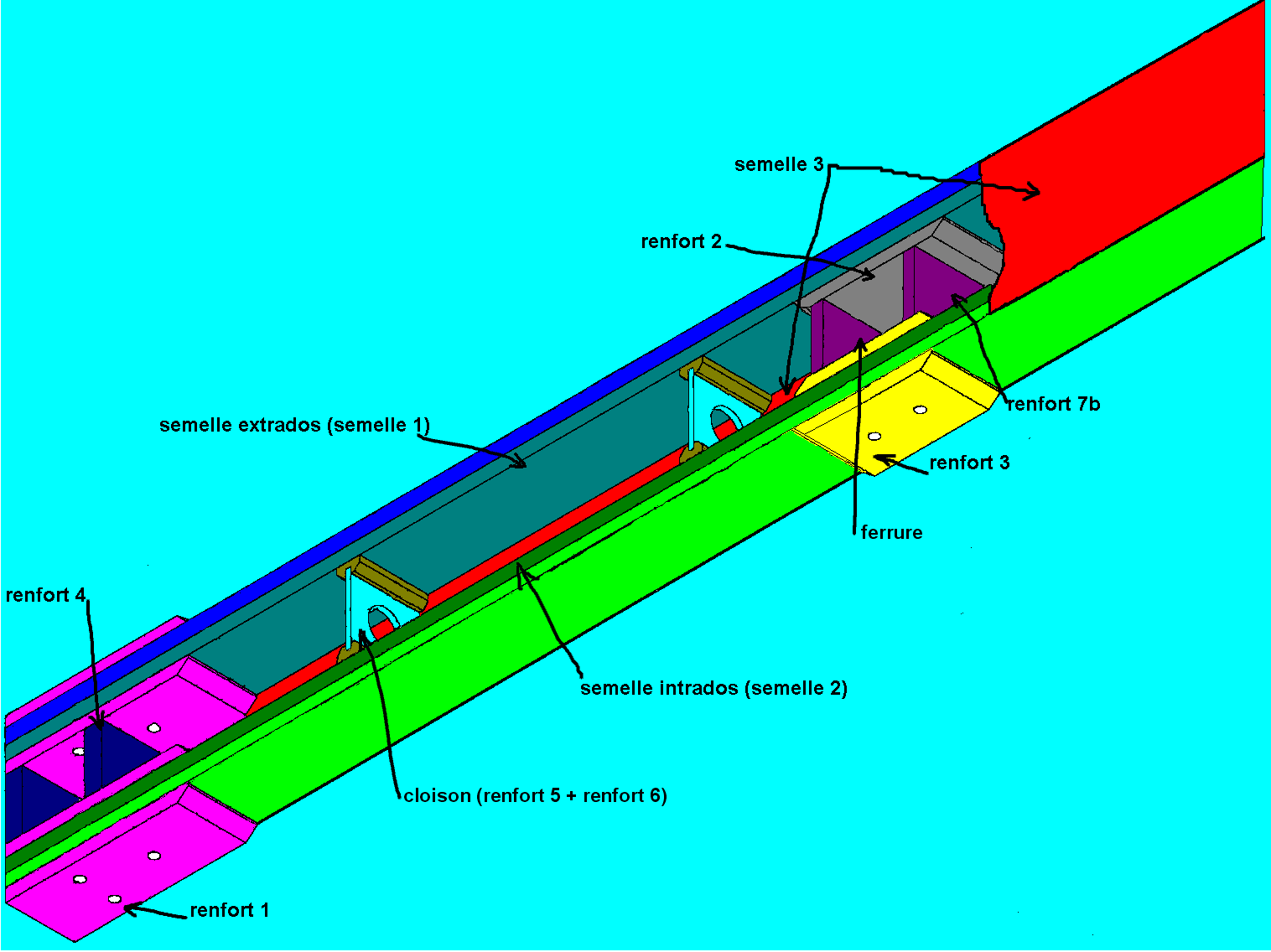

un exemple des modifications du longeron

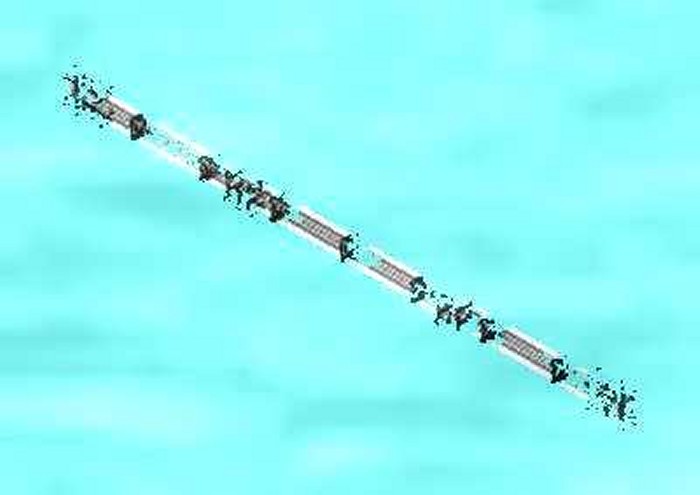

Quelques plans des différentes pièces du longeron
